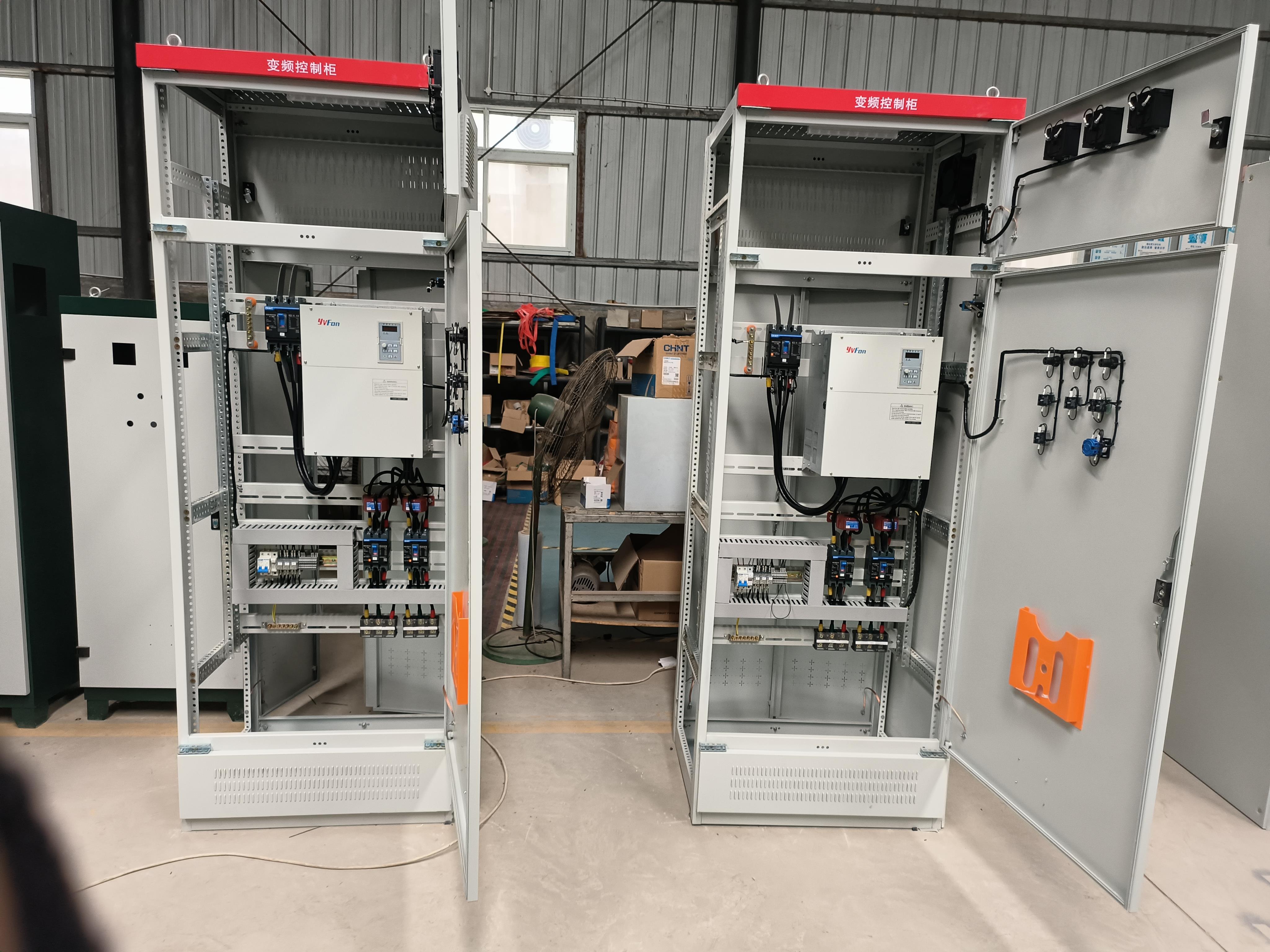

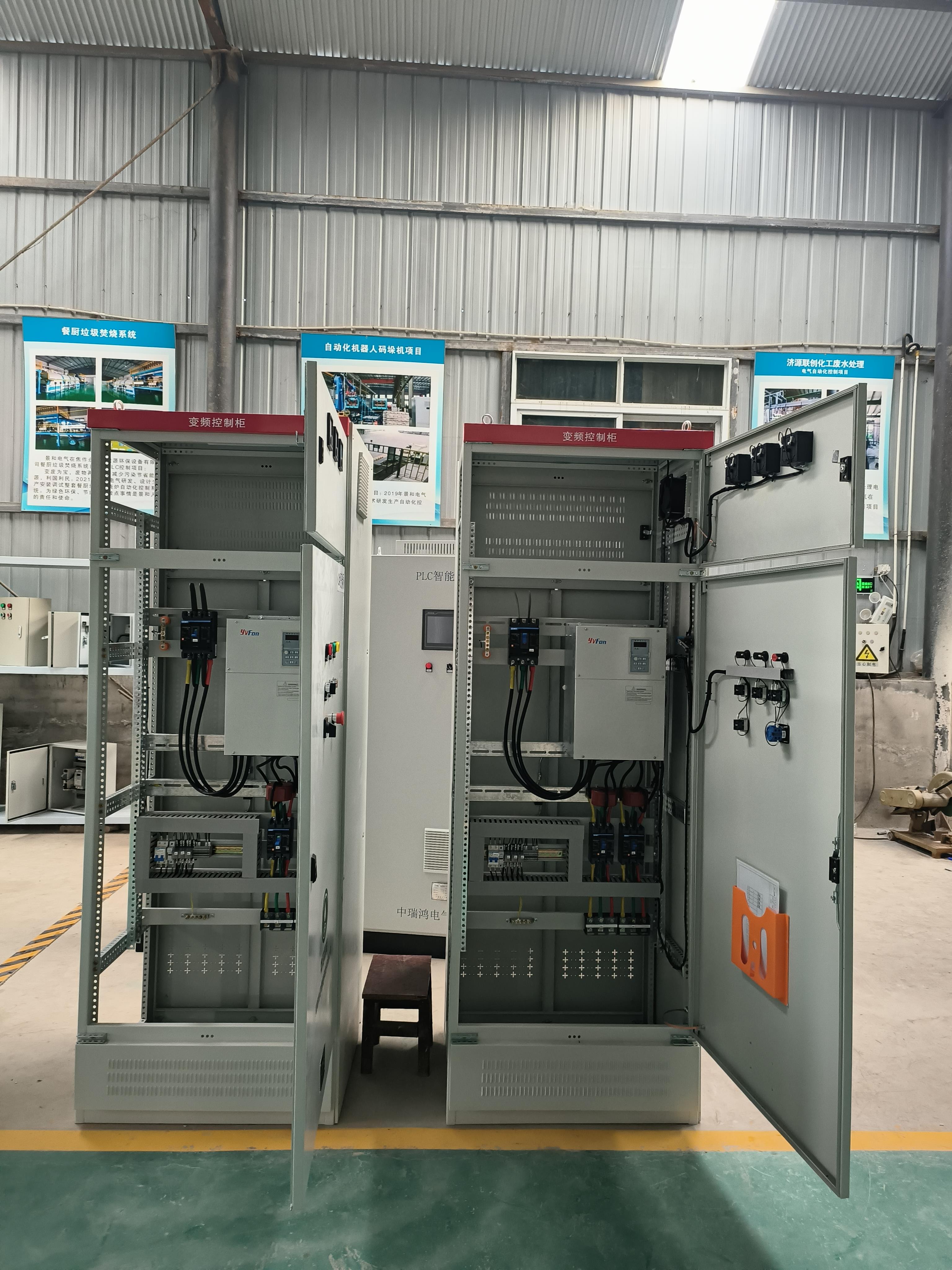

水泵控制柜变频器主电路的结构和作用
①水泵控制柜（锅炉控制柜、窑炉控制柜、污水处理控制柜）中变频器的整流器 它由全波整流桥组成，其作用是把工频电源变换成直流电源。变频器多采用二极管整流器，也采用晶闸管整流器。整流器的输入端接有压敏电阻网络，保护变频器免受浪涌过电压及大气过电压冲击而损坏。
②水泵控制柜（锅炉控制柜、窑炉控制柜、污水处理控制柜）中变频器的直流中间电路 由于逆变器的负载为异步电动机，属于感性负载，因此在直流中间电路和电动机之间总会有无功功率交换，这种无功能量要靠直流中间电路的储能元件电容器或电感器来缓冲。另外，直流中间电路对整流器的输出进行滤波，以减小直流电压或电流的波动。滤波电路又称平波电路，一般通用变频器采用电容滤波(平波)电路。
③水泵控制柜（锅炉控制柜、窑炉控制柜、污水处理控制柜）中变频器的逆变器 它与整流器的作用相反，是将直流电源变换成频率和电压都任意可调的三相交流电源。逆变器的常见结构是由6个功率开关器件组成的三相桥式逆变电路。它们的工作状态受控于控制电路。
