淬火炉控制柜变频器控制电路的布线要规范
标题：淬火炉控制柜变频器控制电路的布线要规范
关键词：淬火炉控制柜;窑炉设备控制柜;镀锌炉控制柜;熔铝炉控制柜

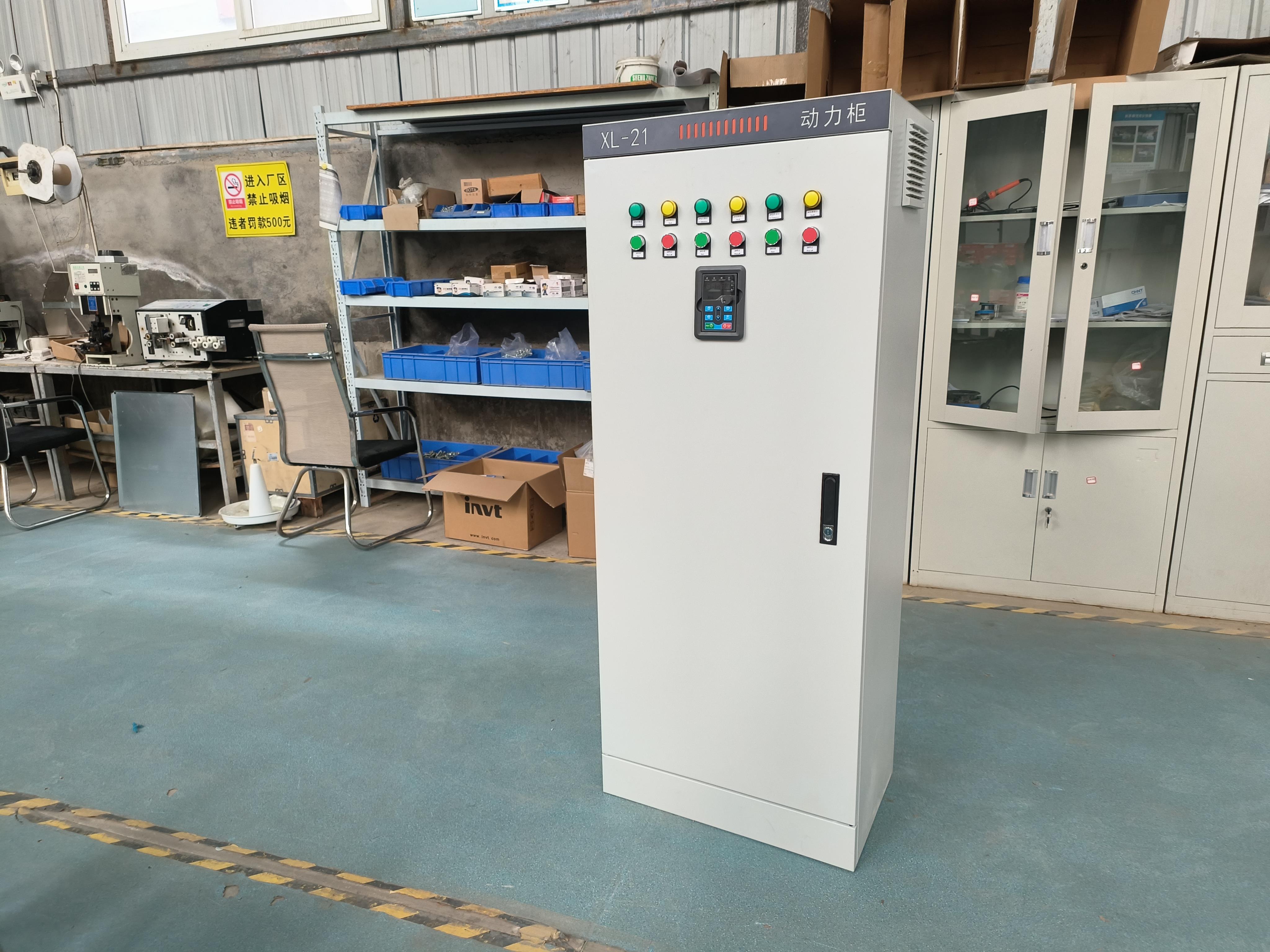

淬火炉控制柜（窑炉设备控制柜、镀锌炉控制柜、熔铝炉控制柜）变频器在控制系统中，控制电路以及与其直接相关的操作电路及其周边设备中所处理的信号属于弱电信号，主回路及其直接相连的周边设备处理的是强电信号。为保证淬火炉控制柜（窑炉设备控制柜、镀锌炉控制柜、熔铝炉控制柜）变频器正常工作，除了应该选取各种必要的周边设备之外，在控制电路的布线方面也应充分注意，避免主电路及相关设备中的强电信号产生的干扰进入控制电路。
淬火炉控制柜（窑炉设备控制柜、镀锌炉控制柜、熔铝炉控制柜）一般来说，在控制电路的布线方面应该特别注意以下几点。
①控制电路的布线应和主电路电线以及其他动力线分开。如果控制电缆和电源电缆交叉，应尽可能使它们按 90°角交叉。
②应将高压交流继电器的连线与控制电路的其他端子和接点分开。
③在对控制电路进行布线时，模拟量控制线应使用屏蔽线，屏蔽一端接变频器控制电路的公共端(COM)，不要接变频器地端(E)或大地，另一端悬空;淬火炉控制柜（窑炉设备控制柜、镀锌炉控制柜、熔铝炉控制柜）变频器在连线时，充分注意模拟信号线的极性。开关量控制线允许不使用屏蔽线，但同一信号的两根线必须互相绞在一起。
④尽量缩短控制线的长度，布线距离应以100m为参考基准，当距离超过100m时，使用信号绝缘器或继电器对信号进行放大。
⑤在检查控制电路连线时，不要使用蜂鸣功能。
