恒压供水变频柜变频器通电无显示无功能案例分析
标题：恒压供水变频柜变频器通电无显示无功能案例分析
关键词：恒压供水变频柜;变频柜;农田灌溉变频柜;污水处理变频柜;风机变频柜

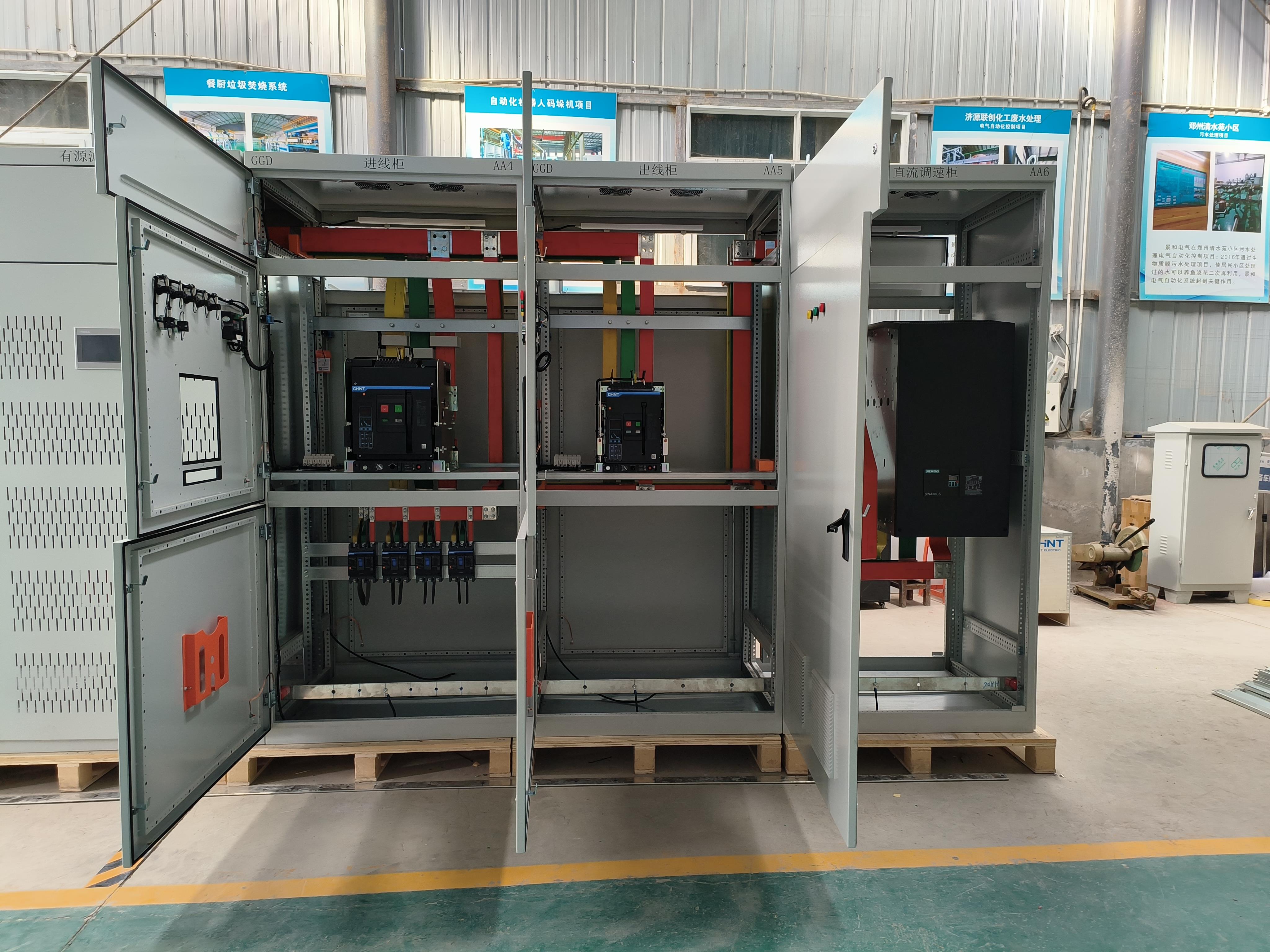

故障现象:恒压供水变频柜(变频柜、农田灌溉变频柜、污水处理变频柜、风机变频柜)变频器开机无显示、无功能，测量三相供电均正常，测量变频器的外端子电压，均无电压。
故障检查:判断为恒压供水变频柜(变频柜、农田灌溉变频柜、污水处理变频柜、风机变频柜)变频器的内部低压电源损坏，分解变频器，先测量变频器的整流模块、逆变模块、充电电阻、主电路接触器等，都正常，故障确定在电源板。
因为恒压供水变频柜(变频柜、农田灌溉变频柜、污水处理变频柜、风机变频柜)电源没有输出，处于停振状态，先对电源相关器件进行静态测量，没有发现问题。然后单独对电源板通电进行动态测量。先测量发现PWM调制芯片的电源端对地有12.5V左右的电压，说明起动电阻供电正常。用示波器查看脉宽调制集成电路输出端，发现没有 PWM 波形输出。
恒压恒压供水变频柜(变频柜、农田灌溉变频柜、污水处理变频柜、风机变频柜)变频器故障处理:更换脉宽调制集成电路后，通电试机正常。因为脉宽调制集成电路是弱电电路，如果是它的内在质量问题，不会造成周围其他器件的连锁损坏。观察电源10min后，开关器件温度正常，输出电压稳定。电源恢复给变频器供电，开机正常，故障修复。
