变频柜中变频器在起动时电动机抖动报过载案例
标题：变频柜中变频器在起动时电动机抖动报过载案例
关键词：变频柜;低压配电柜;控制柜;软启动柜

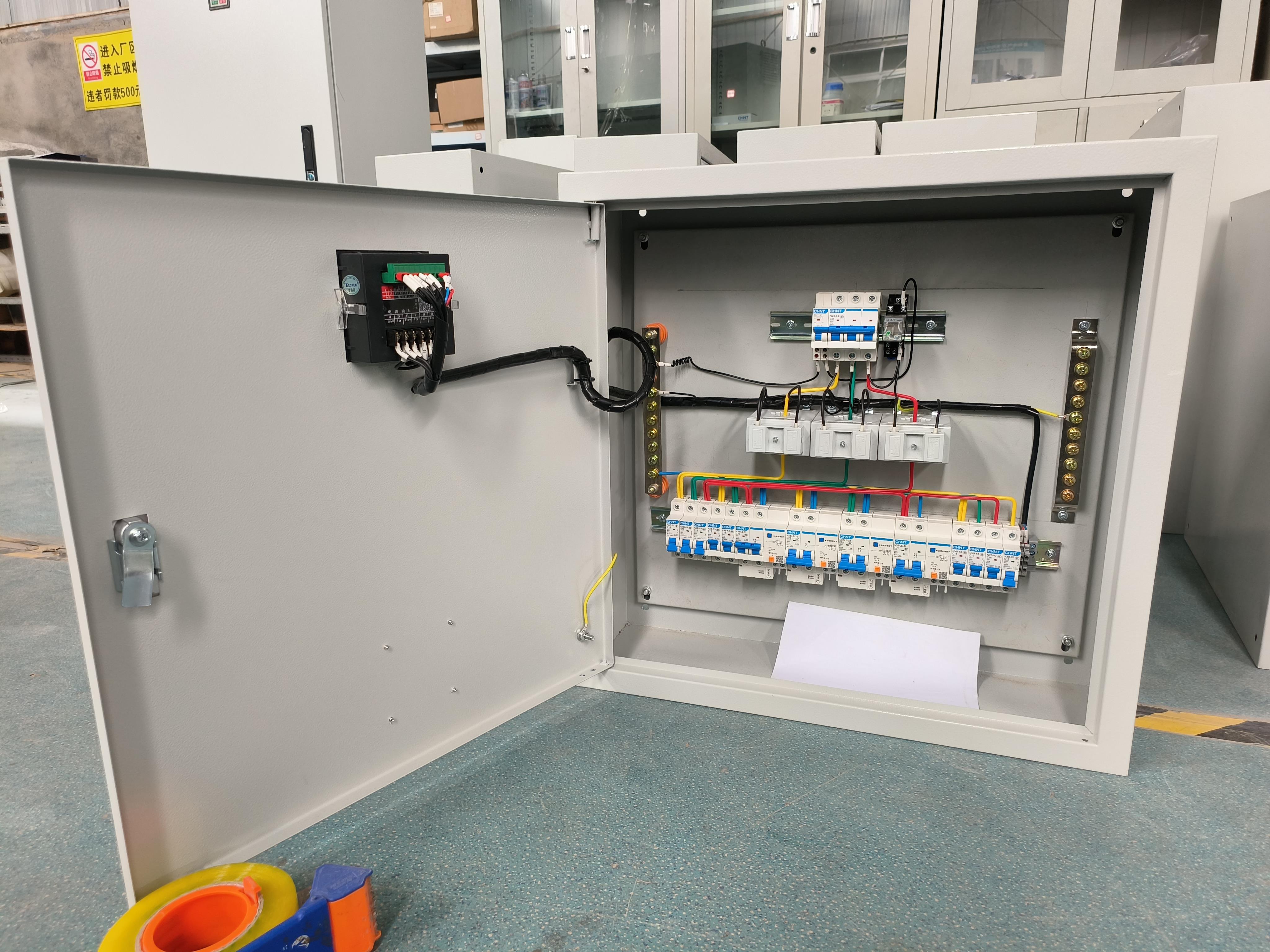

故障现象:一台变频柜（控制柜、软启动柜、低压配电柜）3.7kW安川616G5变频器，故障现象为起动时电动机抖动，变频器报过载，无法正常运行。
故障诊断:起动变频柜（控制柜、软启动柜、低压配电柜）变频器，用指针式万用表交流电压档测量三相输出电压，发现电压严重不平衡，怀疑开关模块损坏。
分解变频柜（控制柜、软启动柜、低压配电柜）变频器，将开关模块的母线电压断开(防止测量损坏模块)，用示波器测量变频器的6路开关驱动信号，发现一路信号为一条直线，测量该路信号的光电耦合器(PC929)的输入和输出端，输出端没有信号。判断为该路的光电耦合器已经损坏。
变频柜（控制柜、软启动柜、低压配电柜）故障处理:将光电耦合器更换，再测量输出端，输出信号和其他各路相同。将开关模块的母线电压恢复，通电试机，变频器的三相输出电压平衡，接上电动机，抖动现象消失，变频器也不报过载。电动机带载运行，一切正常。
